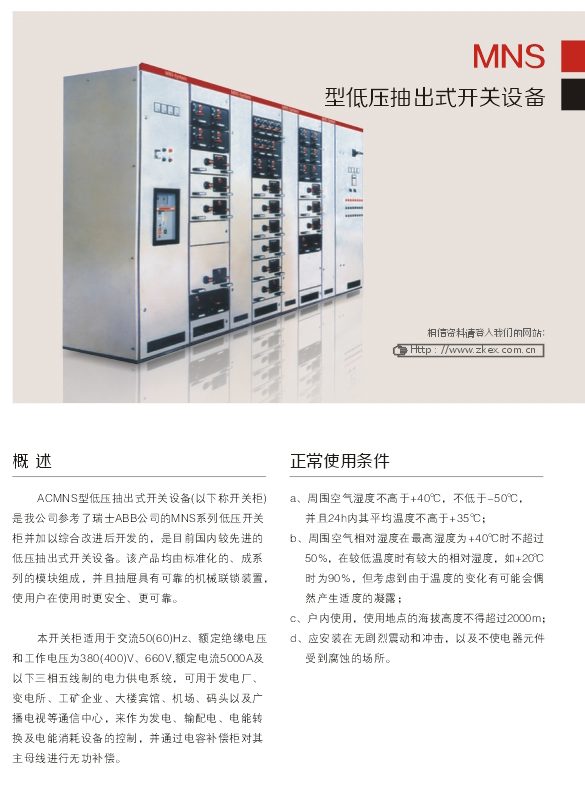

MNS型抽出式高低壓成套開關櫃

型號：MNS型低壓抽出式開關設備

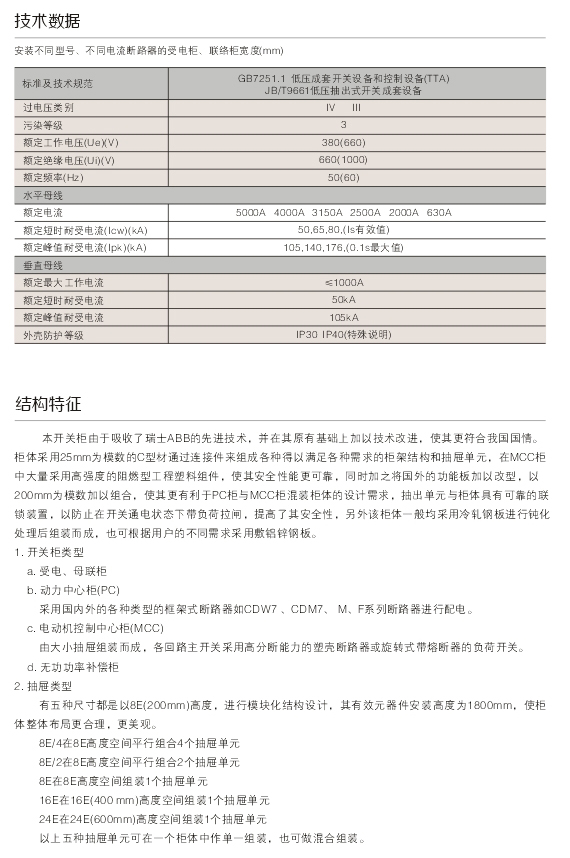

高低壓成套開關櫃的結構特征

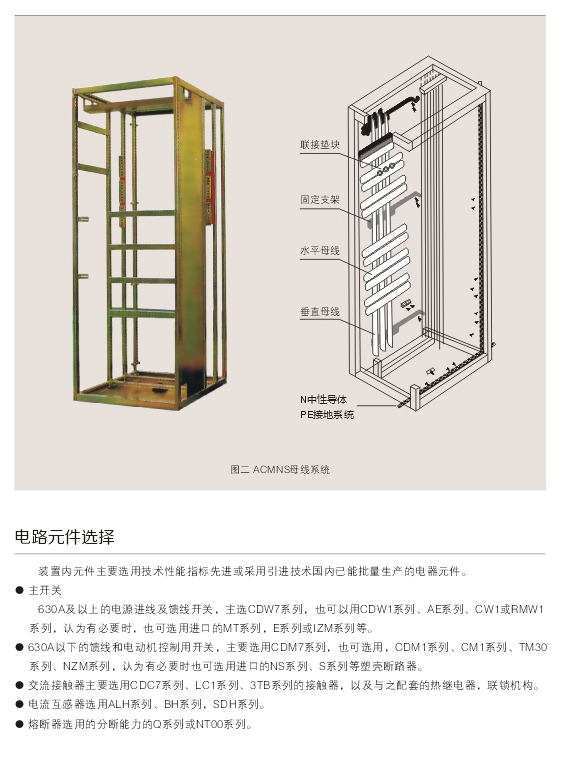

本開關櫃由於吸收了瑞士ABB的技術，並在其原有基礎上加以技術改進，使其更符合我國國情。櫃體采用25mm為模數的C型材通過連接件來組成各種得以滿足各種需求的櫃架結構和抽屜單元，在MCC櫃中大量采用高強度的阻燃型工程塑料組件，使其安全性能更可靠，同時加之將國外的功能板加以改型，以200mm為模數加以組合，使其更有利於PC櫃與MCC櫃混裝櫃體的設計需求，抽出單元與櫃體具有可靠的聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高了其安全性，另外該櫃體. -般均采用冷軋鋼板進行鈍化處理後組裝而成，也可根據用戶的不同需求采用敷鋁鋅鋼板。

1.開關櫃類型

a.受電、母聯櫃

b.動力中心櫃(PC)

采用國內外的各種類型的框架式斷路器如CDW7、CDM7、M、F係列斷路器進行配電。

c.電動機控製中心櫃(MCC)由大小抽屜組裝而成，各回路主開關采用高分斷能力的塑殼斷路器或旋轉式帶熔斷器的負荷開關。

d.無功功率補償櫃

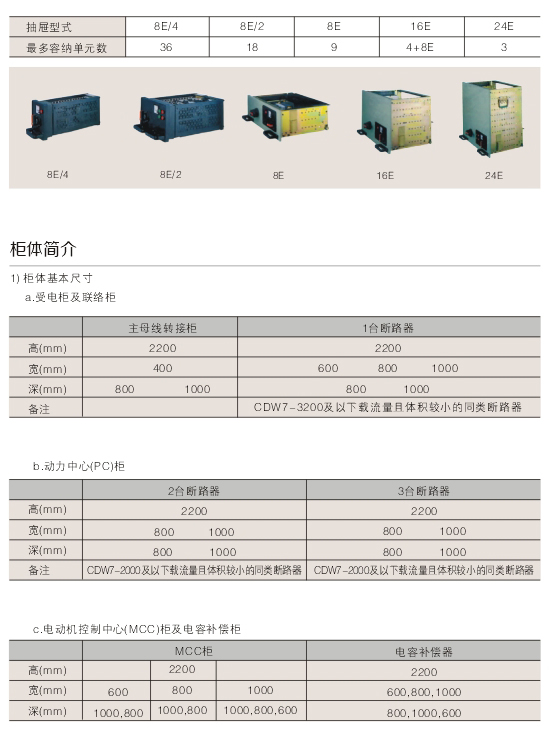

2.抽屜類型

有五種尺寸都是以8E(200mm)高度，進行模塊化結構設計，其有x元器件安裝高度為1800mm.使櫃體整體布局更合理，更美觀。

8E/4在8E高度空間平行組合4個抽屜單元

8E/2在8E高度空間平行組合2個抽屜單元

8E在8E高度空間組裝1個抽屜單元

16E在16E(400 mm)高度空間組裝1個抽屜單元

24E在24E(600mm)高度空間組裝1個抽屜單元

以上五種抽屜單元可在-個櫃體中作單一組裝，也可做混合組裝。
