高低壓成套開關櫃的使用和安裝注意事項

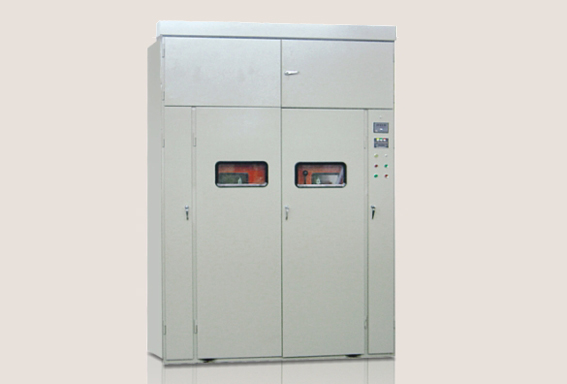

高低壓成套開關櫃是用於傳輸、分配和電能轉換的電氣設備。用於電能消耗設備的發電、輸電、配電、電能轉換和控製。該產品具有簡單可靠的“五防”聯鎖功能，防止誤操作，外觀新穎、平整、簡潔、色調均勻、厚重、比例協調。高壓室內的二次線槽采用全金屬保護，使操作更加安全可靠，具有更加人性化的人機界麵和防爆操作的特點。高低壓成套開關櫃的設備係統由三相交流50Hz、額定電壓120Kv和室內成套配電裝置組成。作為發電廠、變電站和工礦企業，它可以接收和分配電能，並具有控製、保護和監控電路的功能。

　　實際上，高低壓成套開關櫃從外線進入櫃體主控開關，再進入分控開關，分控開關是根據自報要求設置的。如儀器儀表、電機磁開關、交流接觸器等。高低壓成套開關櫃分為高壓開關櫃和低壓開關櫃兩類，每類都有單獨的安裝配電室。

　　高低壓成套開關櫃的五大注意事項是什麽？

　　1. 高低壓成套開關櫃中的真空斷路器和接地刀在試驗位置閉合後，小車斷路器不能進入工作位置。其功能是防止有載開關閉合。

　　2. 真空斷路器和高低壓成套開關櫃接地刀合上時，接地刀不能合上。它的作用是防止接地線閉合。

　　3. 當高低壓成套開關櫃內的真空斷路器在運行中閉合時，不能退出小車斷路器的工作位置，屏櫃後門被接地刀上的機械與櫃門鎖死。其作用是防止誤進入帶電區間。

　　4. 當高低壓成套開關櫃內的真空斷路器閉合時，接地刀不能投入運行，屏櫃後門被接地刀上的機械與櫃門鎖死。其作用是防止接地線帶電。

　　5. 高低壓成套開關櫃中的真空斷路器在小車實驗位置閉合後，小車斷路器不能進入工作位置或退出工作位置。它的作用是防止閘刀在負載下被拉動。

　　安裝高低壓成套開關櫃的注意事項有哪些？

　　1、櫥櫃不應受到衝擊，以免骨架變形，或薄麵板凹陷，表麵塗層碰撞，影響外觀。

　　2、並列櫃安裝基礎槽鋼要求水平（每米允許誤差1毫米）。

　　3、手車櫃基礎高度應便於手車進出，地麵不得形成台階。

　　4、運輸和安裝過程中，應保護真空滅弧室。特別是在櫃體頂部安裝主母線時，真空開關頂部要用硬板覆蓋，防止工具和螺絲掉落損壞滅弧室。

　　5、在分配主總線時，有必要與電氣元件相連的母線，其接頭應連接可靠，以免影響通流能力。當電流較大時，接頭處必須內襯鐵皮。保護劑（導電膏、凡士林等）應塗在裸銅與裸銅之間的導電接觸麵上，以達到防氧化、防潮的目的。

　　6、機櫃的二次引線電纜應按規定路徑敷設，不得妨礙運動部件的活動，也不得在日後維護檢查時被踩踏。

　　7、機櫃的主接地母線應與安裝基礎的預埋接地網可靠連接，保證接地的連續可靠性。機櫃安裝工程完成後，按照電力部相關規定進行交接試驗。
